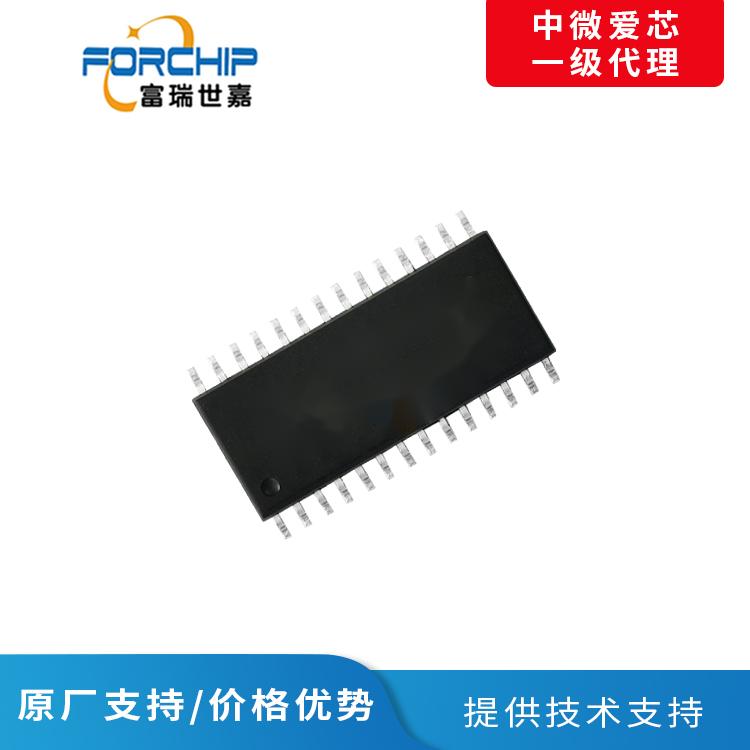

AiP31721

AiP31721 是一种带键盘扫描接口的 LCD 驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、LCD 驱动、键盘扫描、幻彩背光驱动、LCD 显示帧频选择等电路。本产品性能优良，质量可靠，无须更改解码板底层指令，与现有 LED 驱动 IC 的指令集完全兼容。现有的支持 LED 显示的解码板可以直接外接 LCD 显示前面板，不需要外加单片机进行按键扫描（或通过解码板扫描按键），不需要另外用按键扫描电路。同时支持 PWM 背光驱动和 SW 普通输入扩展口。通过 LCD 显示帧频选择功能，可用于 VA 液晶的 LCD 显示屏。

立即咨询

联系热线

13530167943

特征：

其主要特点如下：
 采用低功耗 CMOS 工艺
 显示模式：4×32 LCD 驱动
 双 LCD 显示帧频模式：典型值为 65Hz 和 200Hz
 键扫描：最多 6×4
 4 路 LED 驱动，具有 64 级 PWM，可用于 LCD 幻彩背光驱动
 4 个通用输入接口，可连接波轮式电子编码开关
 1/2 或 1/3LCD 驱动偏压可选
 LCD 工作电压可调，用于调节 LCD 屏的亮度
 串行接口：CLK、STB、DIO
 振荡方式：内置 RC 振荡（典型振荡频率为 128KHz±5%）
 振荡方式：外部可通过外接对地电阻或对电源电容对电路时钟频率进行微调
 内置上电复位电路
 封装形式：SSOP48
 芯片衬底电位：GND 或悬空
 芯片面积：1895*1615 um2
